欧陆通这款适配器自带很长的USB-C输出线缆，与一样平常的65W适配器比较，这款的“纤细细长”机身让其更具辨识度。
机身采取PC阻燃材质玄色外壳，通体磨砂抗指纹，腰身各面过渡圆润。
侧面印有适配器参数
型号：ADT-65RIC-D3
输入：100-240V~50/60Hz 2A
输出：5V3A、9V3A、15V3A、20V3.25A
制造商：深圳欧陆通电子株式会社
适配器通过了VI级能效认证。
输入端电源线可拆卸设计，方便改换利用。采取梅花插口，接地可以让用户有效避免触电觉得。
输出端设有LED指示灯。
USB-C线头外壳外壳磨砂，方便用户插拔利用。
测得适配器机身长度为107.87mm。
宽度为35.64mm。
厚度为26.87mm。
USB-C线缆长度达2米。
适配器带线总重量约为187g。
利用ChargerLAB POWER-Z KM002C测得适配器支持PD3.0快充协议。
并且具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位。
欧陆通65W电源适配器拆解对这款长条形状的电源适配器有了基本的理解后，下面连续对其进行拆解，看看内部的设计和用料如何。
首先沿输入端拆下两面盖板，抽出内部PCBA模块。模块采取铝片包裹散热，并缠绕胶带固定。
散热片边缘通过卡扣固定。
利用游标卡尺测得PCBA模块长度约为92.48mm。
PCBA模块宽度约为31.98mm。
PCBA模块高度约为23.07mm。
输入端导线采取焊接连接，导线连接处打胶加固，插座焊接处缠绕胶带绝缘。
输出侧导线焊接处也采取打胶加固。
散热片采取焊接的办法固定。
铝制散热片内部为充电器PCBA模块，与散热片之间通过导热胶添补散热。
电源适配器输入端一览，焊接保险丝，EMI器件。
输出端焊接滤波电容和LED指示灯。

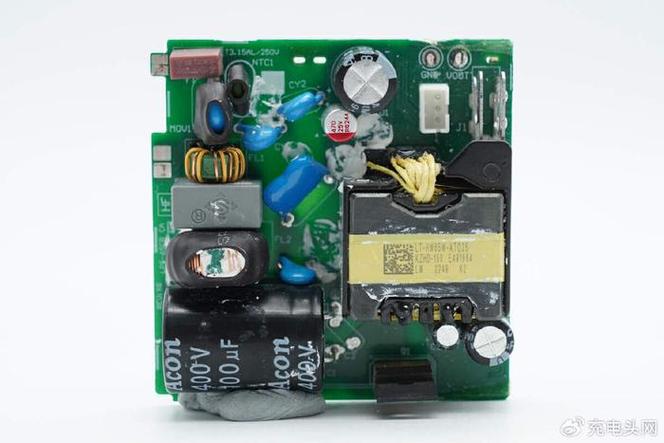

PCBA模块正面一览，左侧焊接保险丝，两级共模电感和安规X2电容，低级高压滤波电容，变压器和输出滤波电容等。
PCBA模块背面焊接整流桥，低级主控芯片，开关管，反馈光耦，同步整流掌握器，同步整流管和协议芯片，输出电压通过光耦反馈。
通过对PCBA模块的不雅观察，欧陆通这款65W电源适配器采取QR反激开关电源架构，合营同步整流，输出电压通过协议芯片掌握，进行宽电压范围输出。下面我们就从输入端开始理解各个器件的信息。
电源PCBA模块输入端一览，焊接保险丝，共模电感，安规X2电容等元件。
输入端保险丝来自CONQUER功德，MST系列超小型延时保险丝，规格为3.15A 250V，用于输入过流保护。
第一级共模电感采取绝缘线和漆包线绕制，底部焊接绝缘支架。
安规X2电容来自STE松田电子。
第二级共模电感采取胶带缠绕绝缘。
整流桥焊接在PCB背面，并涂胶加强散热。整流桥型号MB30M，规格为3A 1000V。
高压滤波电容来自SAMXON三信，规格为82μF400V。
低级主控芯片来自RICHTEK立锜科技，型号为RT7786，是一颗适用于USB PD快充电源的主控芯片，具有低于30mW的待机功耗，支持外置热敏电阻进行温度保护，具备次级整流管短路保护。
开关管来自东芝，型号TK12P60W，是一颗耐压600V，导阻265mΩ的NMOS，采取DPAK封装。
120mΩ电阻用于低级电流检测。
为主控芯片供电的滤波电容来自SUSCON冠坤，规格为10μF 50V。
变压器采取胶带严密缠绕绝缘，顶部贴有信息标签。
蓝色Y电容来自SHM宏明。
1007光耦用于输出电压反馈调节。
同步整流掌握器来自MPS芯源半导体，型号MP6907，是一颗支持宽范围电压输出，支持DCM，CCM，QR多种事情模式的同步整流掌握器，支持高侧和低侧运用，支持标准电压和逻辑电压驱动的同步整流管，采取SOT23-6封装。
同步整流管来自东芝，型号TPH8R80ANH，是一颗耐压100V，导阻7.4mΩ的NMOS。
电源输出侧一览，焊接一颗滤波电解电容，固态电容和电源指示灯。
输出滤波电解电容来自SUSCON冠坤。规格为1000μF 25V。
一侧并联的固态电容规格为100μF 25V。
输出协议芯片来自Weltrend伟诠，型号WT6632F，这款芯片已经通过了USB PD3.0认证。作为一款高度集成的USB PD掌握器，它支持USB PD3.0 规范，支持宽操作电压范围从3V到30V，为充电器，移动电源等输出设备设计。
输出VBUS开关管来自东芝，型号TPCA8109，是一颗耐压30V的PMOS，导阻为7mΩ。
输出LED指示灯特写，用于电源输出指示。
全部拆解一览，来张百口福。
充电头网拆解总结欧陆通这款电源适配器外不雅观为长条形设计，自带2米长输出线缆，支持三插电源输入，便于携带和收纳。适配用具备20V输出电压档位，能够知足条记本电脑供电运用。并配有指示灯指示电源状态。
充电头网通过拆解理解到，这款电源采取反激架构，低级芯片采取立锜RT7786，次级同步整流掌握器采取MP6907，协议芯片采取伟诠WT6632。低级开关管，同步整流管和VBUS开关管均来自东芝。发热元件涂胶利用散热片散热，有效降落永劫光运行温升。
