音频功率放大年夜芯片——LM386_增益_引脚

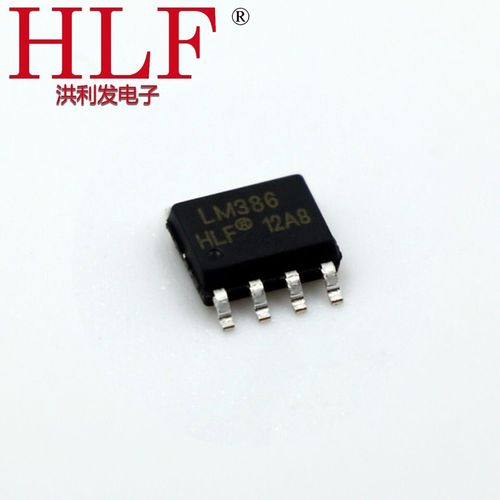

图1 音频功放芯片——LM386

根据芯片型号的不同，其事情电压范围，及放大功率等参数有所不同，这是不同型号芯片的性能参数对照表。
如下表1.

表1 性能参数表

下面我们依次理解其各个引脚的功能，这是LM386芯片的事理图，第1和第8引脚用于调节增益，我们外接电容和电阻，来设定芯片的增益值。
如果悬空，则默认增益为20。
第2引脚为反向输入端，第3引脚为同向输入端。
电压旗子暗记在芯片内部，经由三级功率放大，从第5引脚输出，利用时先将第5引脚外接退耦电容，再接入喇叭等输出设备即可。
第4、6引脚接入电源的负极和正极。
第7引脚为旁路引脚，用于滤除噪声。
如图2.

图2 LM38/6的引脚图

图3为芯片在放大增益为20时的接线图，此时，第一、八引脚悬空。

图3 放大增益为20

如果我们接入一个10微法的电容，则放大增益变为200，如图4.

图4 放大增益为200

如果再串接一只电阻R，那么，就可以任意调节增益值，如图5.

图5 通过电子来调节增益值

接入电阻的阻值，与增益放大倍数的关系，可以通过以下这个公式1打算。

公式1 增益打算公式

其它外围器件有什么浸染呢？第3引脚外的10千欧姆的可调电阻，用于调节输出的音量。
第7引脚外接旁路电容，用于滤除噪声。
我们增大这个电容的容量，那么就会减缓直流基准电压上升，或低落的速率。
第5引脚外接耦合电容，它的浸染是隔断直流电压，同时耦合音频互换旗子暗记。
如图6.

图6 外围元件先容

我们可以看到，LM386的外围电路很大略，利用非常方便，但缺陷也很明显：功率放大倍数不高，这也是限定其运用的缘故原由之一。
