2024（春季）亚洲充电展在深圳准期举行，同期，快充大会也在展会中同步开展，多家有名快充芯片企业纷纭登台揭橥精彩的演讲，这些企业代表们以其丰富的专业知识，向与会者详细讲解了最新的充电技能进展，以及如何利用创新的芯片办理方案来提升充电效率和安全性。个中，行业有名快充芯片企业英集芯在大会上揭橥了最新的AC-DC套片方案。这些套片方案针对当前市场上对高效率和高功率密度的需求，供应了极具竞争力的办理方案。
Injoinic英集芯在这次快充大会上，英集芯公司隆重推出了一系列全新的芯片产品和演示方案。充电头网将为带来这些成果的详尽解读。
IP2006H是一款适用于100W以下运用的通用多模态反激式掌握器芯片，具备高达65V的耐压能力，能够在5-20V输出范围内无需LDO。该芯片支持前辈的抖频技能，通过在频率和谷底开通附近进行抖动，优化了传导性能，特殊是在DCM振铃频点。它还具有均衡的输入输出补偿功能，确保在宽范围的输入输出限流点的同等性。
与传统仿照AC-DC掌握器比较，IP2006H供应了丰富的配置选项，如驱动电压、事情频率和各种保护阈值，可通过OTP烧录办法进行一次性配置。
此外，它支持多种事情模式和保护机制，包括限定频率QR（不锁谷底）、CCM+限定频率QR（不锁谷底）以及LowLine CCM+ HighLline限定频率QR（锁固定谷底）等多模态事情。
IP2073IP2073是英集芯推出的Simplest Switch系列反激式转换器，是一款合封功率管的开关掌握器，支持65W以下输出功率。
IP2073内部集成了一个650V高压功率管、启动电路、自供电电路以及电流采样功能，复用原边绕组作为检测绕组，省去了VCC供电电路及外部电流采样电阻，而且无需赞助绕组绕组，变压器仅需两个绕组，大大简化了电路设计与繁芜度。
IP2073具有低至140μA的待机电流，可以实现系统待机功耗小于75mW。IP2073在轻载进入到降频模式和突发模式，提升转换效率，以知足严格能效标准。
IP2073还具有多种完善的保护机制，包括输出欠压保护、VDD过压保护、过温保护、带补偿的过功率保护等，采取eHSOP-5封装。
IP2002T/IP2008IP2002T/IP2008系列是同步整流掌握器，通过搭配IP2006H以及Simplest Switch系列反激式转换器进行事情。
IP2002T是一款运用于输出电压低于12V的同步整流掌握器芯片，检测管脚耐压80V，兼容高边/低边事情模式、DCM/CCM事情模式，并具有非常丰富的配置选项。IP2002T系列同时供应内置65V高性能SGT的转换器，型号分别为IP2002TS（8mΩ SGT）和IP2002TH（12mΩ SGT）。
IP2008是一款适用于20-28VPD输出的反激式同步整流掌握器芯片，检测管脚耐压高达150V，兼容高边/低边事情模式、DCM/CCM事情模式。IP2008系列同时供应内置100V高性能SGT的转换器，型号为IP2002S（10mΩ SGT）。
demo先容IP2006H通用多模态搭配同步整流芯片IP2008可以覆盖到30至100W的险些所有运用，同时英集芯供应极其丰富的协议以供客户选择，接下来展示干系的组合DEMO。
单C口 45W demo方案以下是英集芯推出的一款单C口45W快充方案，采取IP2006H通用多模态搭配同步整流芯片IP2008以及快充协议芯片IP2736，尺寸为30.5x30.5x29mm，尺寸风雅，外置CaseCode构造耗尽型GaN HEMT，并支持多种快充协议。
单C口 65W 异形demo方案
以下是英集芯推出的一款单C口65W快充方案，采取IP2006H通用多模态搭配同步整流芯片IP2008以及快充协议芯片IP2723TH，支持全电压持续满功率输出，知足EMI接地测试哀求，尺寸为46x46x22mm，尺寸风雅，外置增强型GaN HEMT，并支持多种快充协议。
单C口 65W 超薄demo方案
以下是英集芯推出的一款单C口65W快充方案，采取IP2006H通用多模态搭配同步整流芯片IP2008以及快充协议芯片IP2723TH，低电压输入功率降额至40W max，采取PCB平板变压器设计方案，做到了超薄设计，尺寸为74x39x8mm，外置增强型GaN HEMT，并支持多种快充协议。
双C口 35W demo方案
以下是英集芯推出的一款双C口 35W快充方案，采取两颗IP2006H通用多模态搭配两颗同步整流芯片IP2008以及双USB-C快充协议芯片IP2738，外置SJ-MOSFET，单口模式下双AC-DC并联均流输出，尺寸为46x39x20mm，并支持多种快充协议。
双C口 65W demo方案
以下是英集芯推出的一款双C口 65W快充方案，采取两颗IP2006H通用多模态搭配同步整流芯片IP2008、双USB-C快充协议芯片IP2738以及两颗同步降压掌握器芯片IP6550，外置增强型GaN HEMT，任意单口均支持65W满血输出，尺寸为65x30x28mm，并支持多种快充协议。

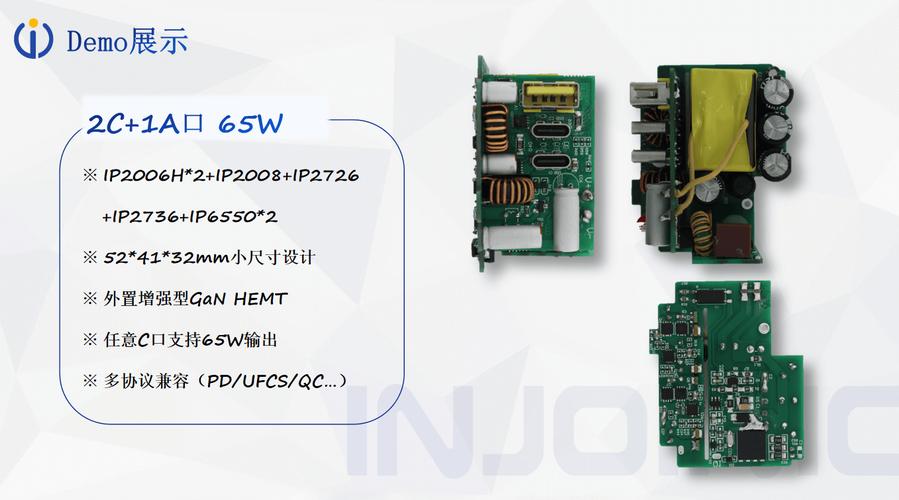

2C1A三口 65W demo方案
以下是英集芯推出的一款2C1A三口 65W快充方案，采取两颗IP2006H通用多模态搭配同步整流芯片IP2008、快充协议芯片IP2726、IP2736以及两颗同步降压掌握器芯片IP6550，外置增强型GaN HEMT，任意C口均支持65W满血输出，尺寸为52x41x32mm，并支持多种快充协议。
单A口 33W demo方案
关于单A口，英集芯也有相应的方案，以下这款方案采取英集芯Simplest Switch系列反激式转换器IP2073、合封了mos的同步整流转换器芯片IP2002TH以及单A口快充协议ICIP2233组成，采取单面PCB设计、双绕组变压器设计，外围电路极简，本钱低，并支持多种快充协议。
单C口 30W demo方案
以下这款方案采取英集芯Simplest Switch系列反激式转换器IP2073、合封了mos的同步整流转换器芯片IP2002TH以及快充协议芯片IP2736组成，采取单面PCB设计、双绕组变压器设计，外围电路极简，本钱低，并支持多种快充协议。
充电头网总结
随着技能的不断发展，AC-DC IC办理方案的设计愈发重视能效、体积与本钱的平衡。英集芯供应的AC-DC套片具有灵巧多样的可选配置以及极致精简的外围电路，能够覆盖多种运用处景下的差异化需求，帮助电源工程师缩短研发周期、简化运用与系统设计，助力电源公司和终端公司加快产品上市速率，节约物料及制造本钱。
