电视的主机与屏幕通过特制线束连接，传输供电和图像信息。本次拆解的便是65W81这款OLED电视的主机，主机上设有多个扬声器，有线网络接口和视频接口以及USB接口，方便连接不同设备。下面就对创维这款OLED电视的主机进行拆解，一起看看内部的方案和用料。
创维OLED自发光壁纸电视主机外不雅观创维这款OLED自发光壁纸电视主机采取类似房屋的造型设计，机身顶部为倾斜的玻璃面板。
玻璃面板表面贴有塑料膜保护，印有OLED Swaiot CENTER字样。
主机前部为扬声器格栅。
主机右下角设有 DOLBY ATMOS 双D标识，表示支持杜比全景声。
主机侧面一览，正面面板为斜面设计。
接通电源，主机正面LED灯带特写。
在主机背面设有电源接口，信息标签，右侧为网络接口和视频接口等。
电源输入采取品字接口，创维OLED电视，型号65W81，电源220V~50Hz，电流2A，支持杜比全景声和杜比视界。
主机右侧设有连接屏幕的线束接口，光纤输出插座，有线网络接口，三个HDMI接口，视频输入接口，USB3.0接口，USB2.0接口和电源开关按钮。
主机背面设有散热孔。
主机底部防滑垫脚特写。
扬声器格栅预留开窗特写。
扬声器格栅特写。
创维OLED自发光壁纸电视主机拆解看完了这款电视主机的外不雅观展示，下面就进行拆解，一起看看内部的方案和用料。
首先拧下固定螺丝，拆开主机上盖，上盖内部两条排线连接到主控板。
上盖内部设有两个扬声器，中间为LED灯驱动板，底座内部为主控板和电源板，电源板设有金属屏蔽罩。
扬声器导线通过卡子固定在盖板上。

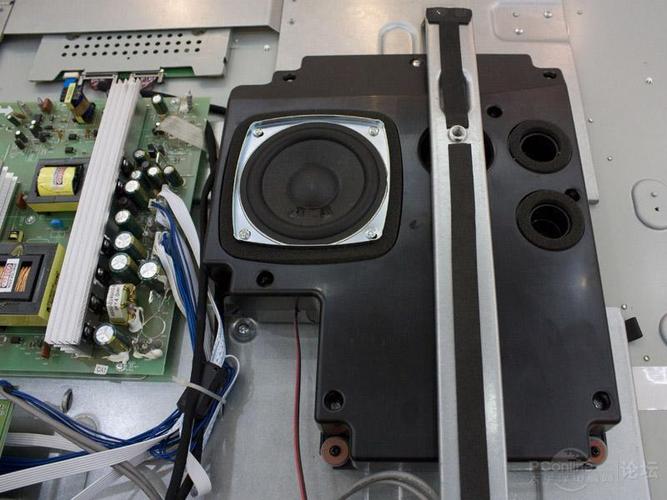

扬声器腔体通过铁板固定。
扬声器腔体一览。
扬声器腔体采取螺丝和胶垫固定。
扬声器导线穿过磁环，抑制高频滋扰。
导线包裹泡棉防止振动发出噪声。
拧下固定螺丝，取出扬声器腔体，在腔体一侧设有连接导线。
每个扬声器腔体设有两个低音扬声器和一个高音扬声器。
腔体低音扬声器特写，边缘通过螺丝固定。
在两个低音扬声器中间为高音扬声器。
高音扬声器串联分频电容。
腔体表面粘贴泡棉胶带减震。
扬声器规格为6Ω 12W。
壳体采取PC+ABS材质组成，并添加阻燃剂。
一块小PCB采取螺丝固定，用于RGB LED灯条驱动。
LED灯小板通过排线连接。
小板正面焊接一颗MCU和LED灯驱动芯片。
小板背面没有焊接元件，设有多个测试点。
一颗MCU来自德州仪器，型号MSP430G2553，内置16MHz主频的MCU，16KB Flash和512B SRAM，内置比较器，UART/SPI/I2C接口。
LED驱动芯片来自芯成，型号IS31FL3731，是一颗紧凑的LED驱动器，支持144个矩阵LED灯驱动。
LED灯小板焊接21颗LED。
贴片LED灯特写。
底座内部为主控板和电源板，在主控板上设有散热片，电源板上面设有金属屏蔽罩。
在主机前端设有一块无线连接小板，小板通过排线连接。
在小板两侧设有蓝牙天线和WiFi天线，中间位置设有屏蔽罩。
小板背面没有焊接元件。
两条WiFi天线特写。
蓝牙天线特写。
电视主控板采取螺丝固定。
在主芯片背面贴有一块导热垫。
导热垫打仗到主控板背面的屏蔽铁片进行散热。
电源模块采取金属屏蔽罩覆盖，并利用螺丝固定。
电源输入线设有滤波器，通过螺丝固定。
接地线套有磁环抑制高频滋扰。
拧下固定金属屏蔽罩的螺丝，取下金属屏蔽罩和电源PCBA模块。
电源模块底部的金属屏蔽罩设有麦拉片，粘贴导热垫为开关管散热。
电源模块正面一览，右上角为电源输入端，焊接保险丝，压敏电阻，共模电感，NTC热敏电阻。在右下角焊接滤波电感和共模电感，向左焊接PFC升压电感，PFC开关管，PFC整流管，高压滤波电容，LLC开关管。
左侧焊接输出滤波电容，整流管和三颗变压器。底部焊接赞助电源电路。初次级之间采取白线进行标记区分。
PCBA模块背面焊接四颗整流二极管，X电容放电芯片，交错PFC掌握器，两颗LLC掌握器和两颗贴片开关管。次级焊接两颗同步整流掌握器，初次级之间共焊接7颗光耦，用于输出电压反馈和输出掌握。
拆下PCBA模块正面的散热片，连续进行拆解。
电源输入端焊接接线插座，保险丝，压敏电阻，安规X2电容以及绿色NTC热敏电阻。
输入端保险丝规格为6.3A 250V，外套热缩管绝缘。
压敏电阻来自广西新未来，型号为NFC10D561K，用于输入浪涌保护。
安规X2电容来自六和电子，容量为0.22μF。
X电容放电芯片来自PI，型号CAP200DG，是一颗零功耗X电容自动放电芯片，在断开互换电源后，芯片自动连接放电电阻对X电容放电。
整流二极管来自DIODES，型号S8KC，规格为8A 800V，利用四颗组成整流桥。
NTC热敏电阻为MF72系列，丝印2D-15，用于抑制电源上电的浪涌电流。
磁环滤波电感和安规X2电容以及蓝色Y电容特写。
安规X2电容来自六和电子，容量为0.47μF。
蓝色Y电容来自南方宏明。
PFC掌握器来自德州仪器，型号UCC28070，是一颗两相交错式PFC掌握器，采取CCM模式运行，支持可编程的软启动和峰值电流限定，具备使能接口用于PFC开关掌握。
用于PFC开关管的散热片特写。
开关管通过螺丝固定到散热片上。
在散热片下方设有PFC开关管和PFC整流管。
PFC开关管来自亚成微电子，型号RMC65R099SF，NMOS，耐压650V，导阻99mΩ，采取TO220F封装，两颗并联。
亚成微电子 RMC65R099SF 资料信息。
PFC 升压电感特写。
PFC整流管来自吉林华微，型号10FUHF，是一颗600V 10A的快规复二极管，采取TO220-HF-2L封装。
用于检测PFC开关管电流的互感器特写。
高压滤波电容来自YST江浩电子，规格为450V100μF，四颗并联。
LLC掌握器来自德州仪器，型号UCC256303，采取稠浊迟滞掌握，具有优化的瞬态相应，并简化补偿设计。芯片内部集成栅极驱动器，支持1MHz事情频率，内置多重保护功能。
为LLC电源输入进行过流保护的保险丝特写，外套热缩管绝缘。
开关管固定在散热片上。
在散热片下面是两颗开关管。
LLC开关管来自亚成微电子，型号RMC65R190SF，NMOS，耐压650V，导阻190mΩ，采取TO220F封装。
亚成微电子 RMC65R190SF 资料信息。
另一起开关电源的LLC开关管同样来自亚成微电子，型号RMA65R380SN，NMOS，耐压650V，导阻380mΩ，采取TO252封装，两颗组成半桥。
亚成微电子 RMA65R380SN 资料信息。
谐振电容来自六和，规格为0.022μF630V。
两颗开关变压器特写。
另一颗开关变压器特写。
输出整流管设有独立的散热片。
输出侧整流管和滤波电容一览。
用于高压输出的整流管来自吉林华微，型号15F60UHF，是一颗600V 15A的快规复二极管，采取TO220-HF-2L封装。
两颗薄膜电容与泄放电阻特写。
两颗薄膜电容规格为1μF450V。
高压滤波电容来自YST江浩电子，规格为450V47μF，三颗并联。
六颗6.2kΩ电阻用于电视机关机高压泄放。
泄放开关管采取亚成微电子 RMA65R380SN。
同步整流掌握器来自NXP恩智浦，型号为TEA1995，其内置两个独立的同步整流驱动器用于LLC架构开关电源的同步整流，外围元件精简，支持38V事情电压，能够知足USB PD3.1的28V输出。
同步整流管来自尼克森，型号P1210BTFA，NMOS，耐压100V，导阻12mΩ，采取TO220F封装。
输出滤波电容来悛改中元，规格为1000μF35V。
蓝色Y电容来自鞍山奇发。
赞助电源部分一览，为电视机供应待机电源，并且为PFC和LLC掌握器供电。
保险丝规格为1A 250V。
高压滤波电容来自三莹，规格为450V10μF。
赞助电源芯片采取三肯 STR-A6069H，芯片内部集成开关管，支持17W输出功率。
用于接管电路的薄膜电容特写。
赞助电源变压器特写。
LTV-1009光耦用于输出电压反馈。
输出整流管丝印10H100C，采取TO252封装。
先容完电视的电源部分，来到电视的主控板部分，首先拆下主控芯片的散热片，主控芯片涂有硅脂导热。
在主控板左侧为内部连接器，下方为外部连接器，散热片下方设有主控芯片，4颗内存芯片和一颗EMMC存储器。
主控板背面露铜加锡，增强散热性能。
主控芯片来自海思，型号Hi3751V811，芯片内置双核A73+双核A53大小核架构，内置Mali-51 GPU。支持DDR3/DDR4/LPDDR4接口，支持EMMC5.1存储。
内存芯片来自海力士，型号H5AN8G6NCJR-VKC，DDR4内存，单颗容量为1GB ，共四颗组成4GB容量。
存储器来自东芝，型号THGBMJG8C2LBAIL，EMMC5.1，容量为32GB。
用于连接散热片接地的导电橡胶垫。
音频功放芯片贴有散热片，两侧设有滤波电容和滤波电感。
D类功放芯片来自德州仪器，型号TAS5805M，为立体声功放，具备数字音频接口，芯片集成全面的保护功能。
网络隔离变压器特写。
丝印 S514P的 TVS二极管阵列特写。
视频切换开关来自圣邦威，型号SGM330A，内置四个通道，支持轨对轨输入输出。
USB集线器芯片来自微芯科技，型号USB5744，芯片内置微掌握器，8KB RAM，64KB ROM，支持5Gbps速率，具备4个下行接口。
降压芯片来自德州仪器，型号TPS563201，是一颗17V输入电压，3A输出电流的同步降压转换器，利用SOT23封装。
同步降压转换器来自MPS，丝印AUC，实际型号MP1477，是一颗17V输入电压，3A输出的同步降压转换器，利用SOT563封装。
立锜科技RT9045高速线性稳压器用于为内存芯片供应供电。
一颗同步降压芯片丝印ABEM。
一颗同步降压芯片丝印ACEM。
1117 1.2V 稳压芯片特写。
两个USB-A接口特写。
左侧玄色接口为USB2.0，右侧蓝色接口为USB3.0。
RF输入接口特写。
视频输入接口特写。
三个HDMI接口特写。
RJ45网线接口特写。
数字光纤输出接口特写。
一颗贴片Y电容来自村落田。
对应显示接口设有TVS二极管阵列进行静电保护。
连接屏幕的显示接口特写，贴片焊接。
接口内部左侧触点为显示旗子暗记，右侧触点为输出供电。
全部拆解一览，来张百口福。
充电头网拆解总结创维这款OLED电视采取分体式设计，主机与屏幕通过导线连接，使得屏幕可以做到极为纤薄。主机连接电源以及显示输入接口，内置扬声器，分体式设计，利用更加方便。电视主机采取玻璃面板，深邃都雅，更加具有高等感。
充电头网本次拆解的是电视机的主机，主机内部由主控板和电源板组成。电源板采取TI电源方案，利用UCC28070交错式PFC掌握器搭配两颗UCC256303 LLC掌握器，分别用于为主控板供电和OLED屏幕供电。
PFC开关管来自亚成微电子，利用两颗RMC65R099SF并联，LLC开关管采取两颗RMC65R190SF和两颗RMA65R380SN，分别用于两路电源。赞助电源芯片采取三肯STR-A6069H。
主控板采取海思Hi3751 V811 SoC芯片，搭配利用海力士DDR4内存颗粒和东芝EMMC存储器。主机内部电源板采取金属屏蔽罩屏蔽，输入端还设有滤波器。主控板正面设有大面积散热片，为SoC芯片散热。在主机内部还设有无线连接模块和扬声器，功能十分完好。
