众所周知，掌控板在创客教诲中用的非常广泛，它是一块基于 ESP32 的学习开拓板。大家对掌控板编程，用的比较多的都是图形化编程的办法，比如 mPython、Mind+ 等。但是，既然掌控板是基于 ESP32 芯片的，以是我们也可以用 Arduino 软件对其编程。以是，有韶光的话，我准备给大家分享一系列用 Arduino 代码对掌控板（ESP32）编程的教程：用 Arduino 玩转 ESP32 与掌控板系列。
本系列历史文章目录：
不好意思，本期课程用了那么杀马特的封面，但是这张图却充分表达了彩屏的特点：可以显示五彩斑斓的颜色。
一贯在关注本系列教程的朋友，该当知道，前面几期课程，我们基本用到了掌控板自带的 OLED 显示屏来显示内容，但是掌控板自带的 OLED 显示屏是一块单色屏，看久了单色显示屏，你是不是有点腻了呢？
以是从本期内容开始，我将通过几篇教程，带大家玩转彩色显示屏。本篇是彩屏显示的第一期：ESP32彩屏显示入门：我要五彩斑斓的黑，通过本篇课程内容的学习，我将带大家入门彩屏的利用。
由于掌控板上已经连接了一块屏幕了，以是本期课程利用的硬件不是掌控板，而是另一块 ESP32 开拓板：DFRobot 出品的 FireBeetle-ESP32。关于这块开拓板的先容，我在这个系列的第一期就已经先容过了，大家可以直接去第一期。
为什么选择这块开拓板呢？由于 DFRobot 专门为这块开拓板设计了大略方便的扩展板，因此在后面项目接线的时候，就会特殊方便；而且 DFRobot 还为它设计了好看的矢量图，作为一个颜值控，后续绘制接线图怎么能少得了它！
当然最主要的一个缘故原由是，我手里除了掌控板，就这么一块 ESP32 的开拓板……（这么牵强的情由，你来打我呀）
如果你选择的是其他 ESP32 开拓板，也是没有问题的，接线方法和程序也是完备兼容的。
# 常用彩屏先容有了 ESP32 开拓板，那么又有哪些彩屏可以利用呢？不管是从尺寸、分辨率、驱动芯片类型，实在是有非常多的选择的。最常用的一些彩屏尺寸有 1.5 寸、2.0 寸、2.4 寸、2.8 寸、3.2 寸等；分辨率类型有：128×160、240×240、240×320 等；驱动芯片型号有 ST7735、ST7789、ILI9341 等。如下图所示，即为一些创客制作中常见的彩屏。
（图片来自 Instructables：Select Color Display for ESP32）
想要理解详细的彩屏选型，可以直接去 Instructables 上看下面这篇评测文章，写的非常详细，这里不再重复造轮子了。
Select Color Display for ESP32：
https://www.instructables.com/id/Select-Color-Display-for-ESP32/
在本期教程中，我利用的是一款 2.4 寸的 TFT_LCD 的彩屏，它的驱动芯片是 ILI9341，分辨率为 240×320，如下图所示。
这块屏幕的详细参数如下表所示：
这块彩屏采取的是 SPI 接线办法，引脚定义如下：
SPI (Serial Peripheral Interface)，即串行外围设备接口，是一种高速全双工的通信总线。实质上和前面课程用过的 UART 串口、I2C 一样，是一种通讯协议。
SPI 的通信事理很大略，它以主从办法事情，这种模式常日有一个主设备和一个或多个从设备。SPI 通讯利用 3 条总线（ SCK、MOSI、MISO）及片选线（CS 或 SS）：
MISO：Master Input Slave Output，主设备数据输入，从设备数据输出；
MOSI：Master Output Slave Input，主设备数据输出，从设备数据输入；
SCK：Serial Clock，时钟旗子暗记，由主设备产生；
CS：Chip Select，从设备使能旗子暗记，由主设备掌握。
# 彩屏驱动库针对不同的彩屏驱动芯片，常用的 Arduino 彩屏驱动库也有很多种选择，在 Arduino IDE 的库管理器中，搜索“TFT”就可以看到许多彩屏驱动库，比如：
Arduino-ST7789-Library：https://github.com/ananevilya/Arduino-ST7789-LibraryAdafruit-ST7735-Library：https://github.com/adafruit/Adafruit-ST7735-LibraryTFT_eSPI：https://github.com/Bodmer/TFT_eSPI本教程利用的库是 TFT_eSPI，选择这个库的缘故原由有：
该库在 GitHub 上 Star 的人数比较多，而且至今还在保持生动地更新，以是可靠性、专业性比较有担保；支持各种常用的驱动芯片，比如 ST7735、ST7789、ILI9341 等，兼容性比较好；听说这个库的性能也是最出色的。这里我没有详细讲求与测试，而且对大部分用户来说也不主要。后面的彩屏系列教程，如无分外解释，我们就以这个库为例。
# TFT_eSPI 库文件安装在 Arduino 中打开库管理器，搜索 TFT_eSPI，然后点击安装即可。
TFT_eSPI 库虽然有很多上风，但是针对普通用户可能也有一个比较麻烦的地方，那便是安装完这个库之后，我们须要针对不同的彩屏，对这个库进行一些配置才能利用。
转到 Arduino 库文件安装目录，打开 TFT_eSPI 库所在位置，以 Windows 系统为例，该库的安装目录一样平常为：
C:\<用户名>\Documents\Arduino\libraries\TFT_eSPI
如果是你利用的是绿色版 Arduino 的话，该库的安装目录一样平常为：
<Arduino>\portable\sketchbook\libraries\TFT_eSPI
然后在库文件目录中打开 User_Setup.h 这个文件，根据自己的屏幕类型与驱动芯片类型进行相应的设置，这里以我利用的 2.4 寸 ILI9341 TFT LCD 彩屏为例。如果你有耐心的话，想要仔细研究各种设置选项的话，也可以仔细阅读这个文件中的解释，按照它的示例进行设置即可；如果你嫌一堆英文看起来比较麻烦的话，直接按照我的教程设置也是可以的。
首先须要设置的是彩屏的驱动芯片类型，这块彩屏利用的驱动芯片为 ILI9341，以是这里我们注释掉其他芯片，只留下 #define ILI9341_DRIVER 这行，如下图所示：
接着设置彩屏连接的 IO 引脚，先注释掉下图中所示的默认引脚设置：
然后将引脚设置修正为：
// FireBeetle ESP32#define TFT_MISO 19#define TFT_MOSI 23 // fixed pin, SDA -> MOSI (IO23)#define TFT_SCLK 18 // fixed pin, SCL -> SCK (IO18)#define TFT_CS 27 // Chip select control pin D4 (IO27)#define TFT_DC 25 // pin of your choice D2 (IO25)#define TFT_RST 26 // pin of your choice D3 (IO26)
如下图所示：
修正完成后的 User_Setup.h 文件如下：
# 接线图
根据前面 TFT_eSPI 驱动库的设置，ESP32 与 彩屏的接线也比较大略，只要按照代码中对应接线即可。

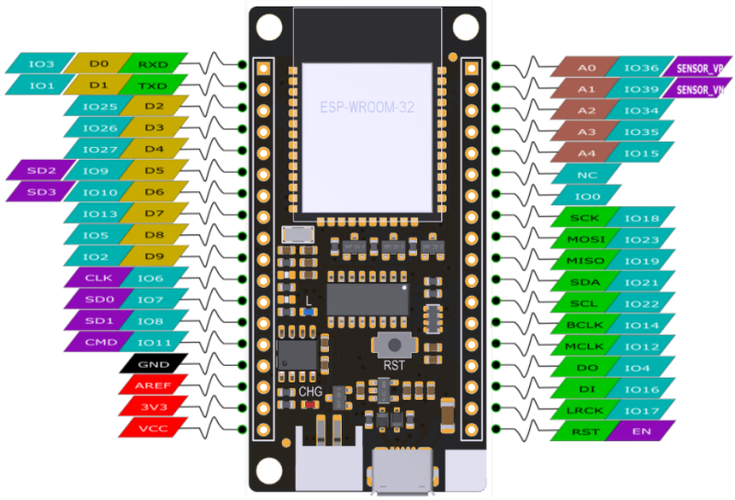

把稳：此处代码中的引脚编号，我利用了 IOx 的编号，而不是 Dx 的编号形式，由于 IOx 编号的形式针对所有 ESP32 开拓板都适用。FireBeetle-ESP32 开拓板的 IOx 与 Dx 编号对应关系如下图所示：
接线图如下：
# Hello，彩屏
所有这些都设置完成之后，我们就可以愉快地编写程序、查看效果啦！
为了更快的体验彩屏的显示效果，本篇暂时先不讲解彩屏的编程与代码，我给大家先上传 TFT_eSPI 库自带的一些示例程序，看看效果。彩屏示例程序的路径为：
Arduino菜单栏→文件→示例→TFT_eSPI
如下图所示：
然后随便挑选几个示例程序，上传到 ESP32 中 查看效果。
把稳：把稳由于我把视频转成了 GIF，以是看起来可能轻微有点卡顿，实际效果是很顺滑的。
显示不同颜色笔墨效果
显示钟表效果
几何图形与屏幕方便变革效果
黑客帝国代码雨效果
图形变革效果
立体图形显示效果
七彩笔墨显示效果
参数跑分显示效果
看完这些“五彩斑斓的黑”，是不是立时想要入手一块彩屏、然后编写代码玩玩呢？别急，下期教程，正式教你彩屏代码编程！
在本章中，我们学习了：
常见的彩屏类型与常用的彩屏驱动库；TFT_eSPI 驱动库的设置方法；彩屏与 ESP32 的接线方法；上传程序，查看彩屏的显示效果。这只是彩屏系列的入门篇，后面还会再写几篇专门对彩屏的编程进行详细先容，感兴趣的话，可以收藏点赞，我们下期见！
