V9821是一款高性能、低功耗的单相电能计量SoC芯片，集成仿照前端、电能计量模块、增强型8052内核、RTC、WDT、Flash、SRAM和LCD驱动等功能模块，可为单相多功能电能表供应单芯片办理方案。
特性
• 事情电压和温度
– 采取3.3V或5V电源供电
– 事情电压：2.5V~5.5V
– 事情温度：-40℃~+85℃
– 储存温度：-55℃~+150°C
– 基准电压：1.185V（10ppm/°C），外部电容泄电时产生中断
• 低功耗设计
– 全速事情时，芯片范例事情电流：5.5mA
– 休眠时，芯片范例事情电流：10μA
• 支持灵巧的防窃电运用
• 电能计量特性
– 电流输入：普通CT和锰铜分流器
– 4路独立的过采样Σ/Δ ADC：1路电压、2路电流和1路多功能丈量通道
– 计量精度高：
– 在电流5000:1 动态范围内，有功计量偏差小于0.1%
– 在电流3000:1 动态范围内，无功计量偏差小于0.1%
– 在电流1000:1 动态范围内，电压/电流有效值计量偏差小于0.5%
– 供应各种数据
– 电压/电流旗子暗记原始波形和直流分量
– 瞬时/秒均匀有功/无功功率和秒均匀视在功率
– 瞬时/秒均匀电压/电流有效值
– 正反向有功/无功电能
– 线电压频率
– 温度，丈量精度±1°C
– 电池电压/外部电压
– 支持一起电流同时进行有功与无功电能计量，或者两路电流同时进行有功电能计量
– 计量模式：累加功率、电流有效值；降频计量
– 支持软件校表
– 支持CF脉冲输出，CF脉宽可设置
– 支持电压过零点中断
– 支持快速电流检测
– 支持起动/潜动判断，判断阈值可配置
• MCU及外设
– 高性能8位8052兼容MCU内核，事情频率可编程，运算能力最高可达26MHz/6.5mips
– 1路额外的比较器，支持比较器输出中断
– 128KB/64KB Flash存储器，具有写保护和加密功能，支持ISP和IAP
– 4KB外部SRAM存储器
– 高性能RTC，支持温度补偿，实时秒脉冲校正，全温度范围内计时偏差小于5ppm
运用
电能表、导轨表、智能家居、智能微型断路器、计量模组等领域。
功能框图

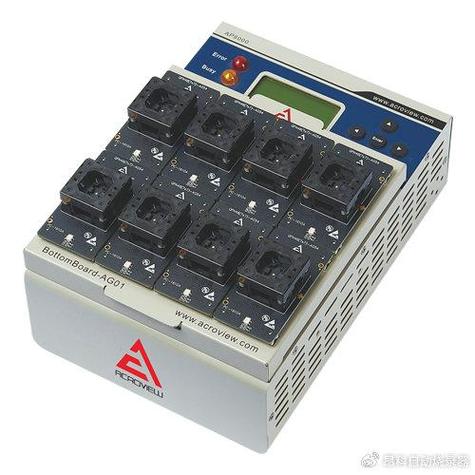

昂科技能自主研发的AP8000万用型烧录器包含主机，底板，适配座三大部分。
主机支持USB和NET连接，许可将多台编程器进行组网，达到同时掌握多台编程器同时烧录的目的。内置芯片安全保障电路担保纵然芯片放反或其他缘故原由造成的短路可以被立即检测到并进行断电处理，以保障芯片和编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过编程器上的按键可进行工程文件的选择，加载，实行烧录等命令，以达到分开PC便可操作的目的，极大的降落了PC硬件配置本钱，方便迅速地搭配事情环境。
AP8000通过底板加适配板的办法，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
公司先容
关于万高科技：万高科技（Vango）成立于2006年，现为国家电网有限公司所属家当单位，是一家致力于为能源互联网供应专用芯片的集成电路设计企业。万高在MCU/MPU处理器架构设计、低功耗高精度仿照电路设计、计量和通信算法、低功耗Soc系统设计和高可靠性设计等方面累计超过200项知识产权，逐步形成了蜂鸟系列打算芯片、海燕系列主控芯片和飞鸽系列通信芯片三大芯片产品线，芯片产品累计达100余款，市场覆盖环球近100个国家和地区。
关于昂科技能：昂科技能（ACROVIEW）是环球领先的半导体芯片烧录办理方案供应商，公司坚持以科技改变天下、用智能驱动未来，持续不断的为客户创造代价。昂科的AP8000通用烧录器平台及最新的IPS5000烧录自动化办理方案，为半导体和电子制造领域客户供应一站式办理方案，公司已做事包括华为、比亚迪、富士康等环球领先客户。
