判断公阴极和公阳极
找公共共阴和公共共阳：首先，我们找个电源（3到5伏）和1个1K（几百欧的也行）的电阻，VCC串接个电阻后和GND接在任意2个脚上，组合有很多，但总有一个LED会发光的，找到一个就够了，然后GND不动，VCC（串电阻）逐个碰剩下的脚，如果有多个LED（一样平常是8个），那它便是共阴的了。相反用VCC不动，GND逐个碰剩下的脚，如果有多个LED（一样平常是8个），那它便是共阳的。也可以直接用数字万用表，红表笔是电源的正极，黑表笔是电源的负极。
大略共阴极数码管电路图（一）
CD4511是一片CMOSBCD—锁存/7段译码/驱动器，用于驱动共阴极LED（数码管）显示器的BCD码—七段码译码器。
它具有BCD转换、消隐和锁存掌握、七段译码及驱动功能的CMOS电路能供应较大的拉电流。可直接驱动共阴LED数码管。
以下是cd4511数码管驱动事理图。是CD4511实现LED与单片机的并行接口方法。
大略共阴极数码管电路图（二）
如图所示电路，正电源Vcc和地端GND用夹子与被测电路相连，UIN端通过探针接被测点。当被测点为高电平时，VT1导通，h、c、g笔段为高电平并发光，同时经隔离管VD1使e、f笔段也发光，数码管显示出H字形；被测点为低电平时，VT2导通，d、e、f笔段发光，显示1字形。VD1、VD2起隔离浸染，并完成逻辑“或”的功能（也可用二输入端或门代替），使显示H或L时e、f笔段均发光。调度R3、R4大小可改变高、低电平的检测阈值，调度R5可改变数码管发光亮度。
大略共阴极数码管电路图（三）

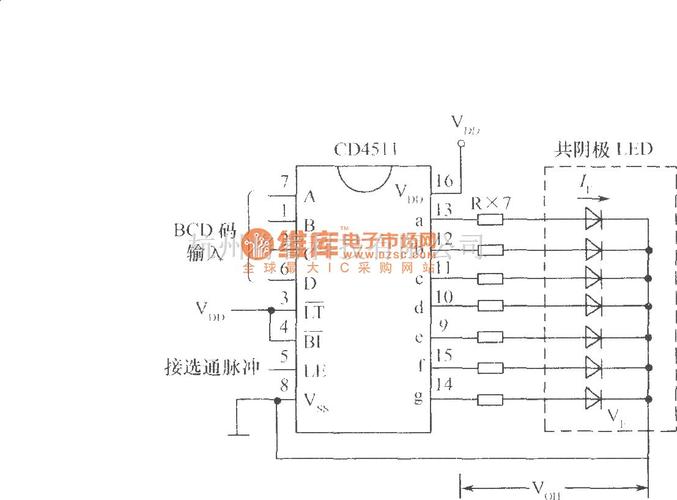

CD4511驱动共阴极LED数码管的范例接线电路图
大略共阴极数码管电路图（四）
数码管是用于显示0，1，2，9数字的显示器件详细运用时，这些数字都因此BCD编码形式表示，通过译码器加到显示管上。目前在数字电路中，最常用的是七段字形显示管，发光材料为磷砷化镓。表示字形的每一段相称一个发光管。所有二极管的内部连接有两种：阳极连接在一起称共阳形，阴极连在一起，称为共阴形。
