如果芯片圈要评比一个不老芯片，我想我一定会投NE555一票

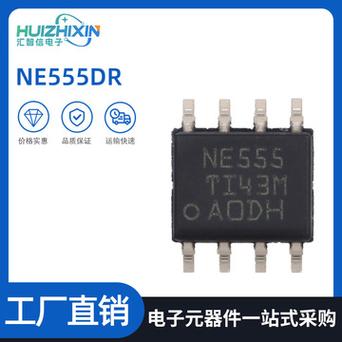

芯片NE555
芯片NE555
（图片来自网络侵删）
NE555是一个用场很广且相称普遍的韶光芯片，自1971年由Signetics Corporation发布，48年来，大概中途涌现了非常多的韶光芯片，但是没有一款芯片可以撼动NE555的地位，称它为不老芯片我以为一点都不为过
芯片特点
只须要极少的外围元件（电容和电阻），即可完成特定的振荡延时浸染。其延时范围极广操作电源范围极大(4.5-18V)，它的输出电平及输入触发电平,可直接与TTL，CMOS等逻辑电平匹配输出真个电流非常大（输出电流达到200MA），可直接推动多种负载计时精确度高，温飘小，计时精度紧张取决于外围元件
你们知道NE555这个芯片为什么叫NE555吗？
由于内部的三个分压电阻(R)刚好是每个5KΩ
芯片方框图及引脚
引脚功能
1脚（GND）：电源负极
2脚（触发）：低触发轫TR，比较电压为VCC的1/3，如果5脚有输入，则为一半5脚电压
3脚（输出）：输出端,输出高电压大约为VCC-1.5V
4脚（复位）：当此端接低电平，时基电路不事情，该端不用时应接高电平。
5脚（掌握电压）：VC为掌握电压端。
此端可改变改变TR和TH的比较电压，不用时，应将该端串入一只100NF电容接地
6脚（阀值）：高触发轫TH，比较电压为VCC的2/3，如果5脚有输入，则为5脚电压
7脚：放电端。
该端与放电管集电极相连
8脚：电源正极
NE555这款芯片构成的电路不胜列举
搭配继电器和光敏电阻可以做成光照延时掌握电路
光照延时掌握电路
搭配CD4017可以做成流水灯，这个在作者上一篇文章里面也有讲过芯片CD4017解析
流水灯电路
作者为大家总结了一下这款芯片的关键点
不管何时，如果芯片4脚输入低电平，输出固定为低电平TR输入低于VCC的1/3时，输出不受6脚TH掌握，输出固定为高TH输入大于VCC的2/3时，且TL输入大于VCC的1/3时，输出才为低电平7脚放电管的导通是和输出成反相的，输出为低时放电管导通。输出为高时，放电管截止如果芯片5脚有电压输入，则TH和TL的比较电压会改变
作者知道的关键点就只有这么多了，你们还知道这款芯片有什么关键点呢？
欢迎在评论区谈论
