线？
共有八根线，两根是黄色的线，两根是蓝
色的线，两根是白色的线，一根是赤色的
线，一根是玄色的线。
有一个24个引脚的ADE7755芯片。
ADE7755芯片共有两排，每一排都有12个
引脚，第一排是从左到右数，第二排是从
右往左数，有字符的正向朝向自己，
有个小圆点的在左下角朝左（如图八所
示），圆点所对应的左下角的那个引脚为
第一排的第一个引脚（1、2、3、4、5、
6、7、8、9、10、11、12），
第二排的是从右往左数（13、14、15、
16、17、18、19、20、21、22、23、24）
（如图九所示），
电子式计度器共引出来两根白色的线，

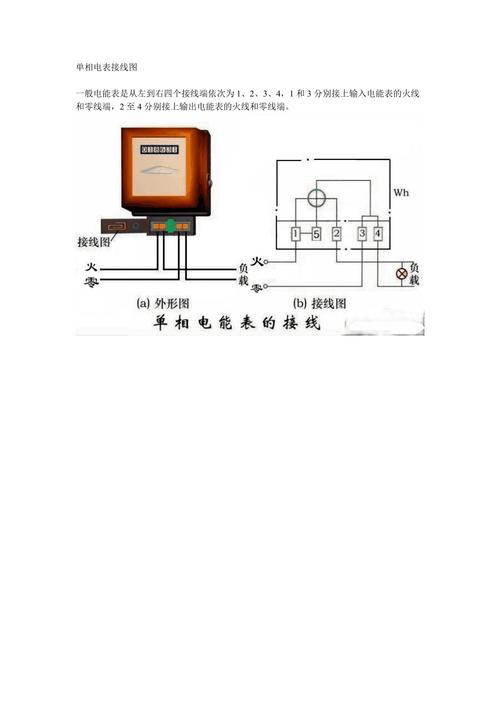

电能表外壳有字符的朝上（如图一所
示），
有接线孔的朝向自己（如图二所示），
左侧接线孔的另一端共有两层接线柱，从
下往上数如（如图三所示），
①：第一层接线柱，从左往右数，接一根
赤色的线（如图四所示），赤色的线剩下
的另一端接电路板上标注有GND的焊点上
（如图五所示），
②：第一层中间的接线柱是接一根黄色的
线（如图四所示），黄色的线剩下的另一
端接电路板上标注有I-的焊点上（如图五
所示），
③：第一层右边的接线柱是接一根蓝色的
线（如图四所示），蓝色的线剩下的另一
端接电路板上标注有I+的焊点上（如图五
所示），
④：第二层的接线柱是接其余一根黄色的
线（如图四所示），其余一根黄色的线剩
下的那一端接电路板上标注有CK+的焊点
上（如图五所示），
《3》：右侧的接线孔的另一端共有两层
接线柱，
①：第一层的左侧接线柱不接任何电线
（如图六所示），
②：第一层的右侧接线柱是接一根玄色的
线，玄色的线剩下的另一端是接电路板上
标注有：VA的焊点上（如图七所示），
③：第二层的接线柱是接其余一根蓝色的
线，蓝色的线剩下的另一端是接电路板上
标注有：CK-的焊点上（如图七所示）。
电子式计度器有五个数字滚轮的朝左（如
图十三所示），
（1）：侧面的右侧的一根白色的线（如
图十四所示）是接电路板上标注
有：MA的焊点上（如图十所示）（MA焊
点连接C10贴片式黄色小电容的一个引
脚，这个引脚再接
R24，200的贴片电阻，这个 R24贴片式
电阻剩下的那一个引脚是接芯片的第二十
四引脚，C10贴片式黄色小电容剩下的那
个引脚是接电路板的地）（如图十一所
示）。
（2）：电子计度器有五个数字滚轮的朝
左（如图十三所示），侧面的左侧的其余
一根白色的线（如图十四所示），是接电
路板上标注有：MB的焊点上
（如图十所示）（MB焊点接C11贴片式
黄色小电容的其余一端，再接R25 贴片
式200电阻的一个引脚，这个R25贴片式
电阻剩下的那个引脚是接芯片的第23引
脚）（C11贴片式黄色小电容的一端是接
电路板的地）（如图十二所示）
把数字万用表拨到2K欧姆的电阻档，丈量
时红黑表笔不用区分正负极，红黑表笔分
别打仗芯片的第二十三引脚和第二十四引
脚，数字万用表的屏幕显示467欧姆的阻
值。
