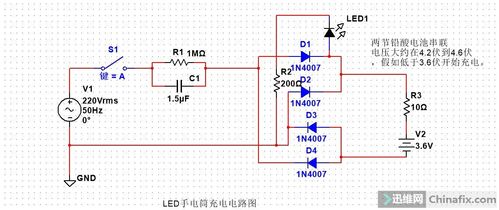

捡的垃圾射灯，阻容驱动已扔。目测和上面的货该当有戏
合体试了下，创造目测的灰常精准
要做个手电，开关和充电接口是必须的。创造尾部原来的出线孔接个5.5的DC座很得当。开关的话找了半天，创造家里的开关都是方形的不好开孔，末了确定用非自锁按键加单键开关电路办理。
上电动工具扰下民，只一下子就好。不等老婆大人和邻居反应过来就收工，及时清理干净作案现场
装上DC座，完美的菊花
骚赤色的按钮也很帅
把灯板后面涂上导热膏，再改下射灯LED的电路，从三串改为并联。用一颗AMC7135芯片驱动。
AMC7135是一款常用的LED恒流驱动芯片，事情电压：2.7V~6V，350ma恒流，可用来驱动一颗1W的LED。
范例运用电路如下：
隔壁论坛3AG1大神的电路，单按键开关，静态电流不会超过1uA
试着让本菜鸟剖析下电路，不对的地方还请示正：
本电路由CD4069的3个非门构成，上电后1a的输入为低，1a输出高电平通过R1给C1充电，1b输出低通过R2再反馈到1a，1c输出高电平（感谢一楼兄弟示正），Q1截止，LED不亮。
当第一次按下SW1后，充满电的C1把1a的输入端拉高，1b为高电平再通过R2反馈到1a的输入，1c输出低电平导通Q1，点亮LED。
再次按下开关后，1a为低，1c输出高电平，断开Q1把LED熄灭。大约便是这样吧。
图片来自网络
除芯片外只用2个电阻和一个电容，洞洞板搭起来很大略
把PNP的三极管换成PMOS，增加驱动能力
静态电流实测
拆机18650电池，该当是条记本里的。电池保护和充电用一个4056小板实现。再把充电指示灯延长一下
调光电路用了从手电拆的驱动板，实现强、中、弱、爆闪、SOS五档切换
再把充电指示灯用胶固定到塑料灯杯的中央位置就可以合体了
既大略又环保，既粗暴又有效的低本钱电池固定办法，没错，便是塞了些废纸，我太机警了，给自己点个赞先！
亮瞎
测试下充电，总电流0.9X A很是正常
为自己的作品代言
还有一个螺丝孔，试着装个支架看看
看着还不错，便是有点头重脚轻，这个角度像不像皮克斯动画事情室的动画电影开头中那个一蹦一跳的小灯？
拍微距照片时补个光还是可以的
还能解锁各种姿势哦
由于“灯头”和主体是螺纹连接的，数了下要拧7圈才能到底，里面的线估计已经扭成麻花了，好在锂电池有保护，就算短路了也没事。
丁宁韶光之折腾取得圆满成功，发帖子祝贺下。
感激不雅观看！
