TX-2B

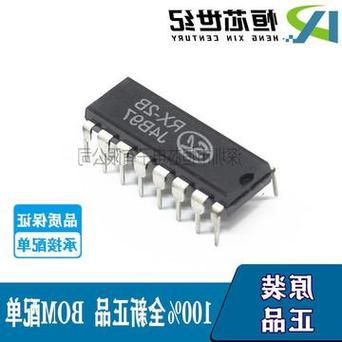

RX-2B

TX-2B/RX-2B 是一对专为遥控玩具车设计的专用发射和吸收大规模集成电路，它采取CMOS

工艺制造。
TX-2B/RX-2B有五个功能掌握键来掌握玩具车的运动（即提高、退却撤退、左转、右转、加速）。

紧张特点：

事情电压范围宽（Vcc=1.5 ~5.0V）

CMOS构造担保了极低的功耗

TX-2B有自动关机功能

外围元件少

封装形式

管脚图

电气参数

发射电路TX-2B管脚定义

管脚定义

吸收电路RX-2B管教定义

管脚定义

电气参数

TX-2B为遥控发射电路，它采取14脚双列直插式塑封装，分别触控独立发射掌握端至地，即可发射五种不同的编码旗子暗记，个中⑦脚输出的为带载波的编码旗子暗记，适宜作红外遥控输出。
⑧脚输出的为不带载波的编码旗子暗记，适宜作无线遥控的调制旗子暗记输出。
⑧脚直接与RX-2B合营，可组成相应的编、解码电路。
改变、脚外接的Rosc阻值，可改变载波频率及编码脉冲波形输出。
Rosc的选值范围为100～500kΩ。
⑩脚为发射状态指示端，可通过外接发光二极管LED来指示发射状态。
⑦或⑧脚输出的编码旗子暗记，经后级相应的射频电路放大后，经红外管或天线发射，然后再由与之配套的吸收电路RX-2B吸收解调。
RX-2B为与TX-2B配套的遥控吸收电路。
它采取16脚双列直插式塑封装，其引脚排列如图所示，遥控发射电路发射的带有编码信息的射频旗子暗记，经射频吸收电路吸收并解调后，还原成相应的编码旗子暗记，该旗子暗记被由RX-2B的、脚及、①脚内部反相器及相应的外围电路组成的反相放大器放大后，被送人RX-2B的编码旗子暗记输人端③脚，经内部译码后，将在输出端OUTl～OUT5分别输出相应的掌握旗子暗记。
④、⑤脚外接的Rosc，其阻值必须与发射电路TX-2B的、脚外接的Rosc相同，否则，吸收电路RX-2B内部基准频率与发射电路TX-2B内部基准频率不一致时，吸收电路RX-2B无法解调出相应的编码旗子暗记。
利用OUTl～OUT5的高电平掌握旗子暗记，辅以相应的掌握电路，可方便地实现对相应电路的开关掌握。

范例运用电路图

TX-2B各脚实测直流电压和在路电阻

常用于遥控玩具车上。
