关于Mod，由于这种协议最早被用在PLC掌握器中，准确的说是Modicon公司的PLC掌握器，这也是Mod-Bus名称的由来。后来Modicon被施耐德（Schneider）收购，Modbus协议广泛运用在工业掌握器、HMI和传感器上，逐渐被其他厂商所接管，成为了一种主流的通讯协议，用于和外围设备进行通讯。
Modbus协议作为当今工业掌握领域的通用通讯协议，在无数物联网产品中得到运用，工业、农业等物联网办理方案中都有其身影。ModBus网络是一个工业通信系统，由智能终真个可编程序掌握器和打算机，通过公用线路或局部专用线路连接而成。其系统构造既包括硬件、亦包括软件，运用于各种数据采集和过程监控。

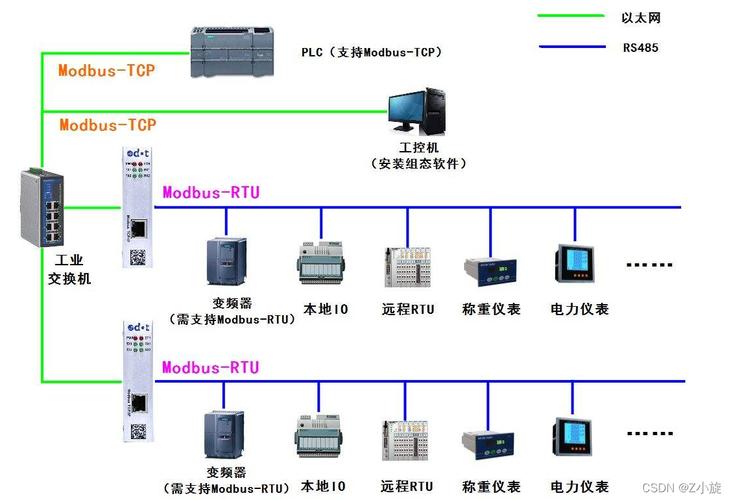

Modbus网络体系
通过Modbus协议，掌握器相互之间、或掌握器经由网络(如以太网)可以和其它设备之间进行通信。Modbus协议利用的是主从通讯技能，即由主设备主动查询和操作从设备。一样平常将主控设备方所利用的协议称为Modbus Master，从设备方利用的协议称为Modbus Slave。范例的主设备包括工控机和工业掌握器等;范例的从设备如PLC可编程掌握器等。Modbus通讯物理接口可以选用串口(包括RS232和RS485)，也可以选择以太网口。
Modbus在7层OSI参考模型中属于第七层运用层，数据链路层有两种：基于标准串口协议和TCP协议，物理层可利用3线232、2线485、4线422，或光纤、网线、无线等多种传输介质。
ModBus网络只有一个主机，发出通讯旗子暗记，多个从机，网络可支持247个之多的远程从属掌握器，但实际所支持的从机数要由所用通信设备决定。采取这个别系，各PC可以和中央主机交流信息而不影响各PC实行本身的掌握任务。
Modbus协议包括ASCII、RTU、TCP等，并没有规定物理层。此协议定义了掌握器能够认识和利用的构造，而不管它们是经由何种网络进行通信的。
Modbus协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。
大多数Modbus设备通信通过串口EIA-485物理层进行。
对付串行连接，存在两个变种，它们在数值数据表示不同和协议细节上略有不同。
三种传输模式
1979年，Modicon 首先推出了串行Modbus标准，后来由于网络的遍及，须要更高的传输速率，1997年制订了基于TCP网络的Modbus标准。
以是总的可分为两个传输模式：基于串行链路的和基于以太网TCP/IP的。但是我个人还是习气分为3种传输模式：
基于串口的Modbus-RTU 数据按照标准串口协议进行编码，是利用最广泛的一种Modbus协议，采取CRC-16_Modbus校验算法。
基于串口的Modbus-ASCII 所有数据都是ASCII格式，一个字节的原始数据须要两个字符来表示，效率低，采取LRC校验算法。
基于网口的Modbus-TCP Modbus-TCP基于TCP/IP协议，占用502端口，数据帧紧张包括两部分：MBAP（报文头）+PDU（帧构造），数据块与串行链路是同等的。
以是当我们提及Modbus协议时，要确定是哪种模式：RTU、ASCII或TCP，3种模式差异还是很大的。
有些设备支持多种Modbus模式，有些设备只支持个中一种，实际利用要根据设备利用手册来选择采取哪种模式。
对付所有的这三种通信协议在数据模型和功能调用上都是相同的，只有封装办法是不同的。
Modbus有一个扩展版本Modbus Plus（Modbus+或者MB+），不过此协议是Modicon专有的，和Modbus不同。它须要一个专门的协处理器来处理类似HDLC的高速令牌旋转。它利用1Mbit/s的双绞线，并且每个节点都有转换隔离装置，是一种采取转换/边缘触发而不是电压/水平触发的装置。连接Modbus Plus到打算机须要特殊的接口，常日是支持ISA（SA85），PCI或者PMCIA总线的板卡。
标准的Modicon掌握器利用RS232C实现串行的Modbus。
Modbus的ASCII、RTU协议规定了、数据的构造、命令和就答的办法，数据通讯采取Maser/Slave办法，Master端发出数据要求，Slave端吸收到精确后就可以发送数据到Master端以相应要求;
Master端也可以直接发修正Slave真个数据，实现双向读写。
Modbus协议须要对数据进行校验，串行协议中除有奇偶校验外，ASCII模式采取LRC校验，RTU模式采取16位CRC校验，但TCP模式没有额外规定校验，由于TCP协议是一个面向连接的可靠协议。
其余，Modbus采取主从办法定时收发数据，在实际利用中如果某Slave站点断开后(如故障或关机)，Master端可以诊断出来，而当故障修复后，网络又可自动接通，Modbus协议的可靠性较好。
对付Modbus的ASCII、RTU和TCP协议来说，个中TCP和RTU协议非常类似，只要把RTU协议的两个字节的校验码去掉，然后在RTU协议的开始加上5个0和一个6并通过TCP/IP网络协议发送出去即可。
Modbus RTU 协议
Modbus在7层OSI参考模型中属于第七层运用层，数据链路层有两种：基于标准串口协议和TCP协议，物理层可利用3线232、2线485、4线422，或光纤、网线、无线等多种传输介质。
Modbus RTU 协议是一种开放的串行协议，广泛运用于当今的工业监控设备中。该协议利用 RS-232 或 RS-485 串行接口进行通信，并得到市场上险些所有商业 SCADA、HMI、OPC 做事器和数据采集软件程序的支持。
Modbus RTU 协议利用主/从技能在设备之间进行通信。这意味着，任何利用 Modbus RTU 协议的运用程序都将有一个 Modbus 主站和至少一个 Modbus 从站。Modbus Master 常日是一台运行软件的主机监控打算机，它将与一个或多个 Modbus Slave 设备进行通信。
Modbus 从设备是实行系统参数丈量和掌握系统中的开/关设备的设备。为了实行这些任务，主站向 Modbus 从站发送，要求实行特界说务。
Modbus RTU 协议利用格式化的在主机和从机之间进行通信。由系统 Master 发起并发送到 Slave 设备。然后，从站以要求的数据进行相应，或者确认它实行了要求的功能。所有进出主站的都包含一个两字节（16 位）CRC（循环冗余校验）校验和值，用于缺点检讨。如果将无效要求传输到 Modbus 从站，则会返回一个字节（8 位）缺点代码值，解释要求缺点的缘故原由。
Modbus 主站包含几个主要的信息。每条都以接管的设备的从地址开始。接下来是要实行的功能编号（或命令）。后面是指定函数精确实行所需的任何数据。从地址是一个单字节（8 位）值，可用值范围在 0-247 之间。Modbus 功能号也是一个字节值，并且在协议中定义了许多标准化功能号。支持所要求功能所需的任何数据值的长度将是一个或多个字节。Modbus 从站相应将包含相应的从站地址、功能编号和主站要求的任何必要数据。
Modbus 通信协议特点
（1）标准、开放，用户可以免费、放心地利用Modbus协议，不须要交纳容许证费，也不会陵犯知识产权。
（2）Modbus可以支持多种电气接口，如RS-232、RS-485等，还可以在各种介质上传送，如双绞线、光纤、无线等。
（3）Modbus的帧格式大略、紧凑，普通易懂。用户利用随意马虎，厂商开拓大略。
Modbus4种数据类型
Modbus协议规定，进行读写操作的数据类型，按照读写属性和类型可分为以下4种：
离散量输入（Discretes Input ）：1位，只读2.线圈（Coils）：1位，读写
3.输入寄存器（Input Registers ）：16位，只读
4.保持寄存器（Holding Registers）：16位，读写
常用的MODBUS通讯办法
有两种，一种是MODBUS ASCII，一种是MODBUS RTU。每个设备必须都有相同的传输模式。所有设备都支持RTU模式，ASCII传输模式是选项。
＋ASCII传输办法
Modbus串行链路的设备被配置为利用ASCII模式通信时，报文中的每8位字节以两个ASCII字符发送。例：字节0X5B会被编码为两个字符：0x35和0x42进行传送(ASCII编码0x35="5"，0x42="B")，这样传输效率会降落。
在ASCII模式，报文用分外的字符区分帧起始和帧结束。一个报文必须以一个‘冒号’(：)(ASCII十六进制3A)起始，以‘回车-换行’(CRLF)对(ASCII十六进制0D和0A)结束。设备连续的监视总线上的‘冒号’字符。当收到这个字符后，每个设备解码后续的字符一贯到帧结束。报文中字符间的韶光间隔可以达一秒。如果有更大的间隔，则接管设备认为发生了缺点。
＋RTU传输办法
当设备利用RTU(RemoteTerminalUnit)模式在Modbus串行链路通信，报文中每个8位字节含有两个4位十六进制字符。这种模式的紧张优点是较高的数据密度，在相同的波特率下比ASCII模式有更高的传输效率。每个报文必须以连续的字符流传送。
Modbus RS485接线方法
RS485的运用挺广泛，可以支持ModBus协议，由于大略、便宜、可靠、成熟，以是在工业掌握、智能仪表和电力通信领域运用很多。
1、我们来看看RS485的一个范例组网构造：
理论上，一条RS485总线的传输间隔可以达到1200米。但是在实际运用受通信芯片、波特率和线材、滋扰等影响，实际上是远远达不到这个数值的。
理论上，一条RS485总线可以挂254台设备，实际上也远远达不到，常日的运用中，也便是30台旁边。
RS485总线要采取上图手拉手式的总线构造，武断杜绝星型连接和分叉连接，如下图：
＋关于线材的选用
通信线缆要选择两芯屏蔽双绞线，线径不低于0.5平方。双绞是由于485通讯采取差模通讯事理，双绞的抗滋扰性最好。有些野路子的做法用非屏蔽非双绞线乃至是网线来敷设485通讯线，是极度缺点的。
＋关于保障通信质量的几种手段
1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。
2、终端电阻法：在末了一台485设备的485+和485-上并联连接120欧姆的终端电阻来改进通讯质量。
3、如果通讯间隔过长，建议如果超过500米就采取中继器或者485HUB来办理问题。如果负载数过多，建议如果一条总线上超过30台就采取485HUB来办理问题。
＋场景运用-Modbus物联网云平台
Modbus物联网云平台在设备和用户之间建立开箱即用的云平台和云运用，实现数据采集、实时掌握、数据可视化、开放 API，构建灵巧强大的物联网运用。Modbus云平台支持市场上99%以上Modbus设备接入，比如工业仪器仪表，工业传感器，Modbus PLC设备等。用户可以在任何地方远程访问任何地方的Modbus设备，并对远程设备的数据进行实时采集监控、远程掌握、智能音响小度、天猫精灵、小爱同学语音掌握、诊断、通讯及调试等。
Modbus物联网云平台是一个开放的物联网云平台，用户只需按步骤完成注册即可免费利用Modbus物联网云平台 。支持PC、Android、iOS多平台终端。用户可以在任何地方远程访问任何地方的串口设备，并对远程设备的数据进行实时采集监控、远程掌握、诊断、通讯及调试等。Modbus物联网云平台支持微信关联，用户可以借助手机真个微信公众年夜众号进行远程查看设备的运行状态，通讯数据和报警信息等，实现随时随地轻松掌控，方便快捷。
总 结
总的来说，大略是 Modbus 如此普遍的紧张缘故原由。检讨是 Modbus 如此受欢迎的另一个缘故原由。CRC 和 LRC 检讨意味着检讨传输缺点的准确率达到 99%。概括来讲，Modbus便是一种用于工业掌握的协议，具有免费利用、上手简单、修正方便三大特点，已经被广泛利用。
此协议支持传统的RS-232、RS-485、RS-422和以太网设备。许多工业设备，包括PLC，DCS，智能仪表，变频器等都在利用Modbus协议作为他们之间的通讯标准。有了它，不同厂商生产的掌握设备可以连成工业网络，进行集中监控。
