图1 .IO-Link nodes增长趋势

(图源IO-Link.com)

IO-Link——直至最后一米的连续通信_浪涌_框图 IO-Link——直至最后一米的连续通信_浪涌_框图 智能

IO-Link技能定义了用于将传感器和实行器连接到主站单元的接口标准,其遵守的规范和标准是IO-Link Interface and System Specification(V1.1.1 or V1.1.2以及最新的V1.1.3)和IEC 61131-9标准。

IO-Link——直至最后一米的连续通信_浪涌_框图 IO-Link——直至最后一米的连续通信_浪涌_框图 智能
(图片来自网络侵删)

IO-Link系统是IO-Link Master和IO-Link Device(Sensor、Actuator和Hub)之间的数字点对点连接,IO-Link通信独立于所利用的Fieldbus。
此外,IO-Link还可以通过IO-Link Hub在系统中连接没有IO-Link输入输出的设备(遵守IEC 61131-2的sensor or Actuator)。

图2.IO-Link系统运用概述

IO-Link Master可以有两种事情模式,分别是IO-Link mode和SIO mode,其可以在任何端口单独设置,每个端口只能连接一个IO-Link Device。
通信总是从IO-Link Master的Wake-up pulse(80μs)开始,后跟测试(Type_0的M序列),等待IO-Link Device的相应信息。
在SIO mode下,传感器/实行器的事情办法与传统的传感器/实行器类似,丈量值和开关状态通过数字量与传感器/实行器通信;在IO-Link mode下,确定通信速率和最小周期韶光(Cycle time)后建立通信(Master支持4.8Kbit/s、38.4Kbit/s、230.4Kbit/s三种波特率,Device仅支持个中一种波特率),通过一系列(M序列)交流数据,可以选择不同的M序列类型(Type_1_x/Type_2_x)来知足IO-Link Device的特定需求(扫描速率、过程数据量等)。
每个IO-Link Device的属性、功能和参数都在IO-Link设备描述文件(IODD)中表示。

图3.IO-Link接口物理层定义

图4.Master与Device建立通信的过程

注:Master发送唤醒电流脉冲(WURQ)后,接着发送(COM1、COM2、COM3不同传输速率)测试,直到得到Device相应,通信建立。

图5.O-Link 序列(M序列)

ADI的IO-Link干系产品和方案

技能型授权代理商Excelpoint世健的工程师Tony Wang先容了当前ADI可用于设计IO-Link Master和IO-Link Device(Sensor、Actuator和Hub)的干系芯片级设计参考方案。

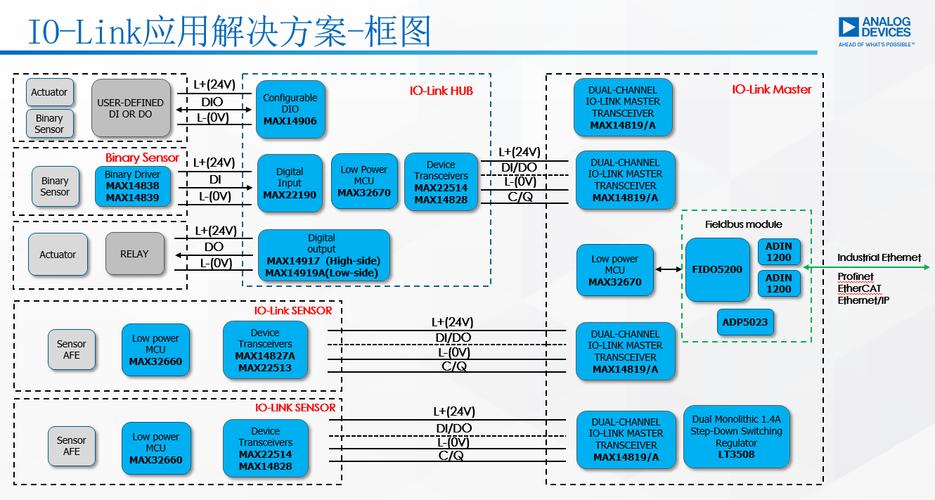

下图为IO-Link系统中干系产品的设计参考框图。

图6.IO-Link系统ADI芯片级运用框图

1、IO-Link Master设计

Tony表示,大多数IO-Link Master设计中紧张包括四种组件:一是用于处理数据的微掌握器,在利用IO-Link Master的情形下,也运行协议栈;二是用于物理层的IO-Link Master收发器;三是用于现场总线通信的工业以太网掌握器;四是电源,以及用于供应浪涌保护的TVS、ESD等。

其余IO-Link Master设计的紧张寻衅包括散热(Heat)、鲁棒性(Robustness)、驱动能力(Drive capability)、软件(Software)。

2、ADI在IO-Link Master设计中的上风

IO-Link Master收发器:MAX14819/MAX14819A先容

ADI的MAX14819/MAX14819A是低功耗、双通道的IO-Link主站收发器。
该收发器包括两个赞助数字输入(DI)通道,完备符合最新的IO-Link和二进制输入标准和测试规范,遵守IEC 61131-2、IEC 61131-9和IO-Link 1.1.3标准。

图7.MAX14819/MAX14819A(集成Framers and L+ Supply Controllers)功能框图

MAX14819与MAX14819A的特色和优点:

● CQ_ DRIVER的1Ω(typ)导通电阻,减少25%的能量花费

● 两个通道共1.9mA(typ)的供电电流

● 集成了L+ Supply Controllers,具有大容性负载充电能力和2A或者更高的负载电流

● 集成了Frame Handler,减少了对MCU的UART需求

● 每个通道自带Cycle Timer,减少对MCU精确定时器的需求

● 通过逻辑地址输入A1和A0,在一个SPI总线上许可最多四个MAX14819/MAX14819A

● CQ_ DRIVER可独立配置为push-pull、NPN、PNP模式输出,可选电流范围从100mA到500mA

● 65V绝对最大额定值,在其关键引脚上(VCC,CQA,CQB,DIA,DIB,L+A,L+B,SN1A,SN1B)

● -40°C至+125°C的事情温度范围

MAX14819与MAX14819A的不同点:

● MAX14819A具有Device Message Response Time Checking功能(tA,参考图5)

● MAX14819A比MAX14819具有更高的L+阈值

● MAX14819A吸收器比MAX14819具有更高的高频旗子暗记隔离能力

ADI互助的3家IO-Link协议栈公司,可以为终端设计客户供应更多的IO-Link协议栈开拓选择。

图8.ADI互助的3家IO-Link协议栈公司

ADI还供应多种评估板资源,方便终端客户评估与学习。

图9.ADI评估板资源

3、IO-Link Hub设计

大多数IO-Link Hub设计中紧张包括四种组件:一是用于处理数据的微掌握器,在利用IO-Link Hub的情形下,也运行协议栈;二是用于物理层的IO-Link Device收发器;三是用于连接传感器/实行器的高边/低边输出开关,输入开关等;四是电源,以及用于供应浪涌保护的TVS、ESD等。

IO-Link Hub设计的紧张寻衅同样包括散热(Heat)、鲁棒性(Robustness)、驱动能力(Drive capability)、软件(Software)。

4、ADI在IO-Link Hub设计中的上风

IO-Link Hub收发器:MAX14827A/MAX14828先容

MAX14827A集成了工业传感器中常见的高压功能,包括驱动器和调节器。
MAX14827A具有两个主动反极性保护的超低功耗驱动器,可事情于正常的24V供电电压至60V。

图10.MAX14827A功能框图

MAX14827A的特色和优点:

● 非常低的功率损耗(2.3Ω/2.7Ω(typ)导通电阻)

● 集成了LDO和LED驱动器

● 热插拔电源保护

● 具有主动反向极性保护功能的驱动器

● 65V绝对最大额定值

● MAX14828与MAX14827A的Pin和软件兼容

注:MAX14827A-Dual Driver;MAX14828- Single Driver;MAX14829- Pin Controlled,Dual Driver。

IO-Link Hub收发器:MAX22513/MAX22514先容

MAX22513是双通道低功耗IO-Link Device收发器,内部具有高效的DC-DC降压稳压器和两个内部线性稳压器,以及集成的浪涌保护器件,非常鲁棒性的通信。
MAX22513具有低导通电阻驱动器(C/Q和DO/DI),可选择的驱动器电流限定和过流保护,以减少传感器运用中的功耗。

图11.MAX22513功能框图

MAX22513的特色和优点:

● 集成了高效的DC-DC降压调节器(可输出2.5到12V@300mA)

● 集成了±1kV/500Ω的浪涌保护功能

● 非常低的功率损耗(2.1Ω/2.3Ω(typ)导通电阻)

● 集成了LDO和LED驱动器

● 集成了精确的振荡器

● 热插拔和主动反向极性保护功能

● 65V绝对最大额定值

注:MAX22513-Dual Driver;MAX22514- Single Driver;MAX22515- Dual Driver(no DC-DC)。

图12.IO-Link Device收发器散热比拟

IO-Link Hub高边输出开关:MAX14915/MAX14916/MAX14917先容

MAX14917有8个高边输出开关,每个通道供应高达700mA(min)的连续电流。
MAX14917有一个SPI接口,可以菊花链连接,许可与多片MAX14917共用一个SPI总线。
两个看门狗定时器供应了对主设备连接的额外安全检讨。
MAX14917具有4 x 4 LED交叉矩阵,可供应每个通道状态的视觉指示。

图13.MAX14917功能框图

注:MAX14917不具备诊断功能,MAX14915/MAX14916具备诊断功能。
MAX14917只在菊花链配置中与MAX14915兼容。

MAX14917的特色和优点:

● 65V绝对最大供电范围和集成了1KV的浪涌保护功能

● 精确的输出电流(0.7A,min)

● 在125℃时250mΩ(max)导通电阻

● 过热保护功能

● 紧凑的6mm x 6mm QFN封装

IO-Link Hub低边输出开关:MAX14919/ MAX14919A先容

图14.MAX14919/MAX14919A功能框图

MAX14919/MAX14919A的特色和优点:

● 165V绝对最大供电范围和集成了1KV的浪涌保护功能

● 电阻设置精确的电流限定(100mA到800mA)

● 在125℃时300mΩ (max)导通电阻

● 过热保护和反向电流保护功能

● 紧凑的6.5mm x 6.5mm 20-TSSOP或者4mm x 5mm 20-TQFN封装

为了知足将来的需求,数据透明度和通信必须同等延伸至比掌握层更深的层次。
那么如何在自动化系统中充分利用智能传感器和实行器?答案是采取开放式通信标准的IO-Link。
同时,随着所采取的实行器和传感器变得越来越智能,也更须要开放的IO-Link通信标准发挥浸染,使传感器/实行器层直至自动化层都保持较高数据透明度。
ADI的IO-Link干系产品和解决方案,让客户可以快速、便捷的去评估自动化系统性能,Excelpoint世健还可以供应干系技能支持和辅导,深入支持客户完玉成部IO-Link干系产品的设计开拓,帮助客户缩短产品开拓周期。
