专利择要显示，本申请涉及一种限流保护电路。

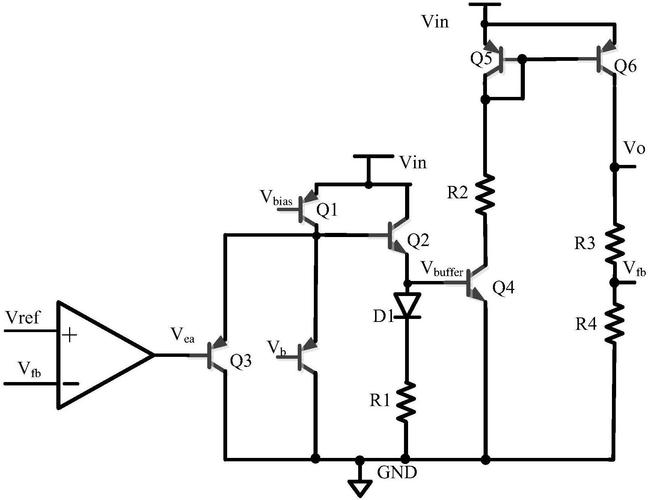

所述限流保护电路包括：第一电流检测电路，与待限流保护的目标电路并联，以天生第一电流；第二电流检测电路，与目标电路连接，以天生第二电流；掌握旗子暗记输出电路，掌握旗子暗记输出电路的输入端与第一电流检测电路、参考电流输出电路以及第二电流检测电路连接，以根据第一电流、第二电流以及参考电流输出目标掌握旗子暗记；驱动旗子暗记输出电路，驱动旗子暗记输出电路的输入端与掌握旗子暗记输出电路的输出端连接，驱动旗子暗记输出电路的输出端与目标电路中的开关管的掌握极连接，以在吸收到目标掌握旗子暗记时根据目标掌握旗子暗记向开关管的掌握极输出驱动旗子暗记，以使得当压差增大时降落目标电路的限流值。
采取该限流保护电路能够避免芯片烧毁。
